SOLIDWORKS 软件可以高效生成符合GB的专业工程图，实现设计到制造的精准转换。接下来我们通过视频来了解下具体的操作流程：

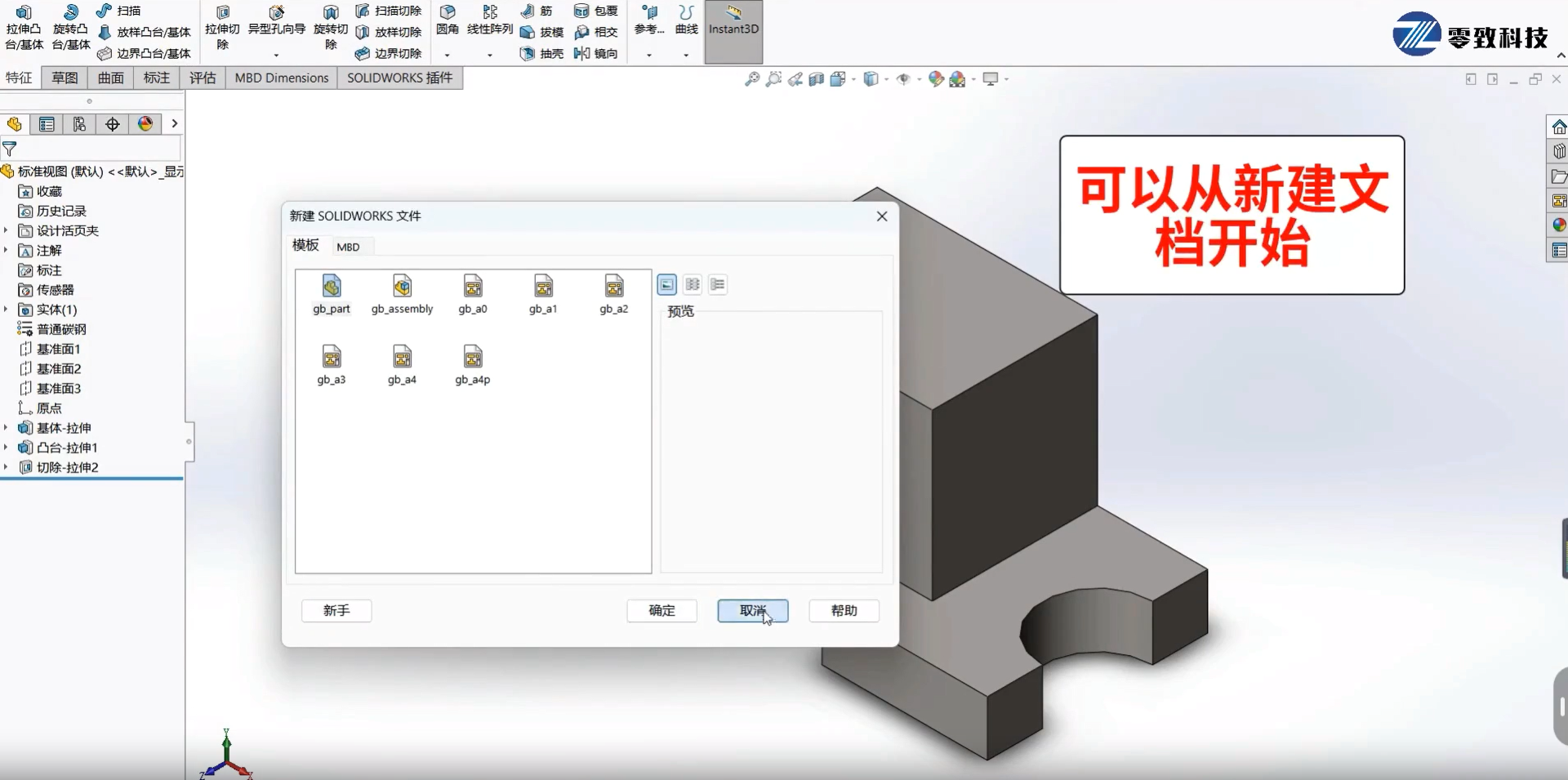

新建工程图点击文件→新建→ 选择“工程图”模板。

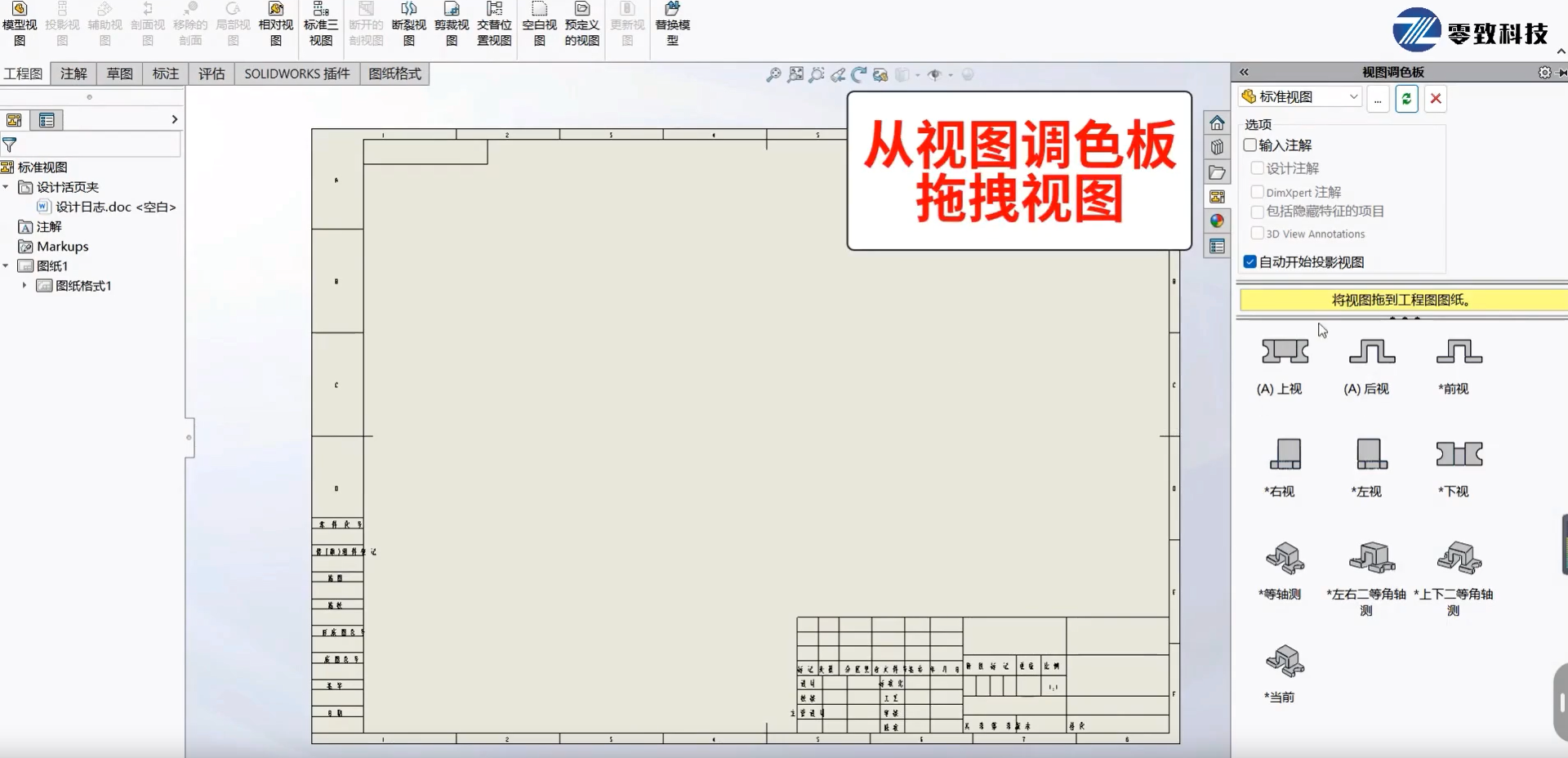

插入模型视图点击工程图→模型视图→ 浏览选择零件文件。

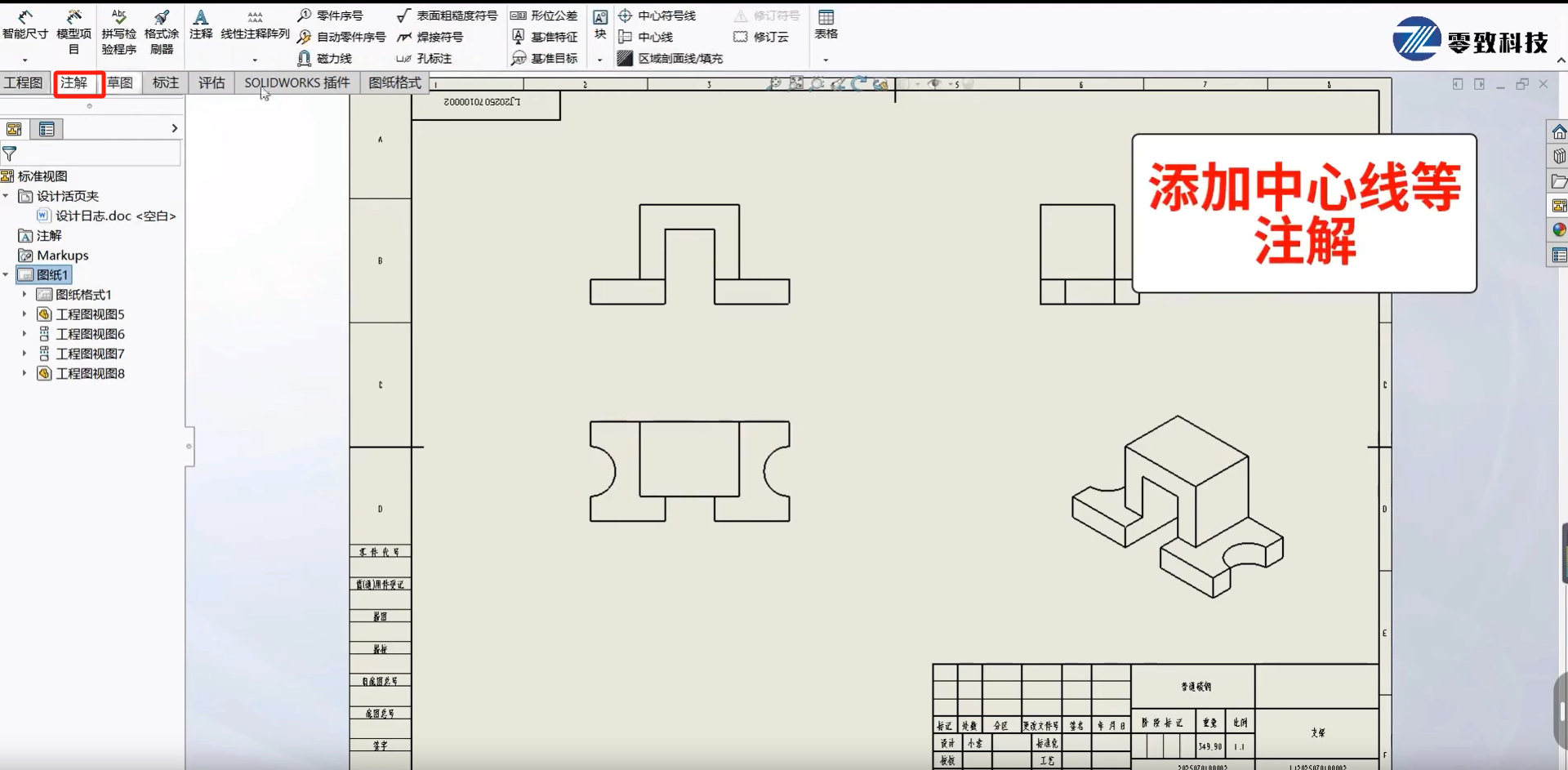

注释与符号插入 表面粗糙度、焊接符号等符号至对应位置。

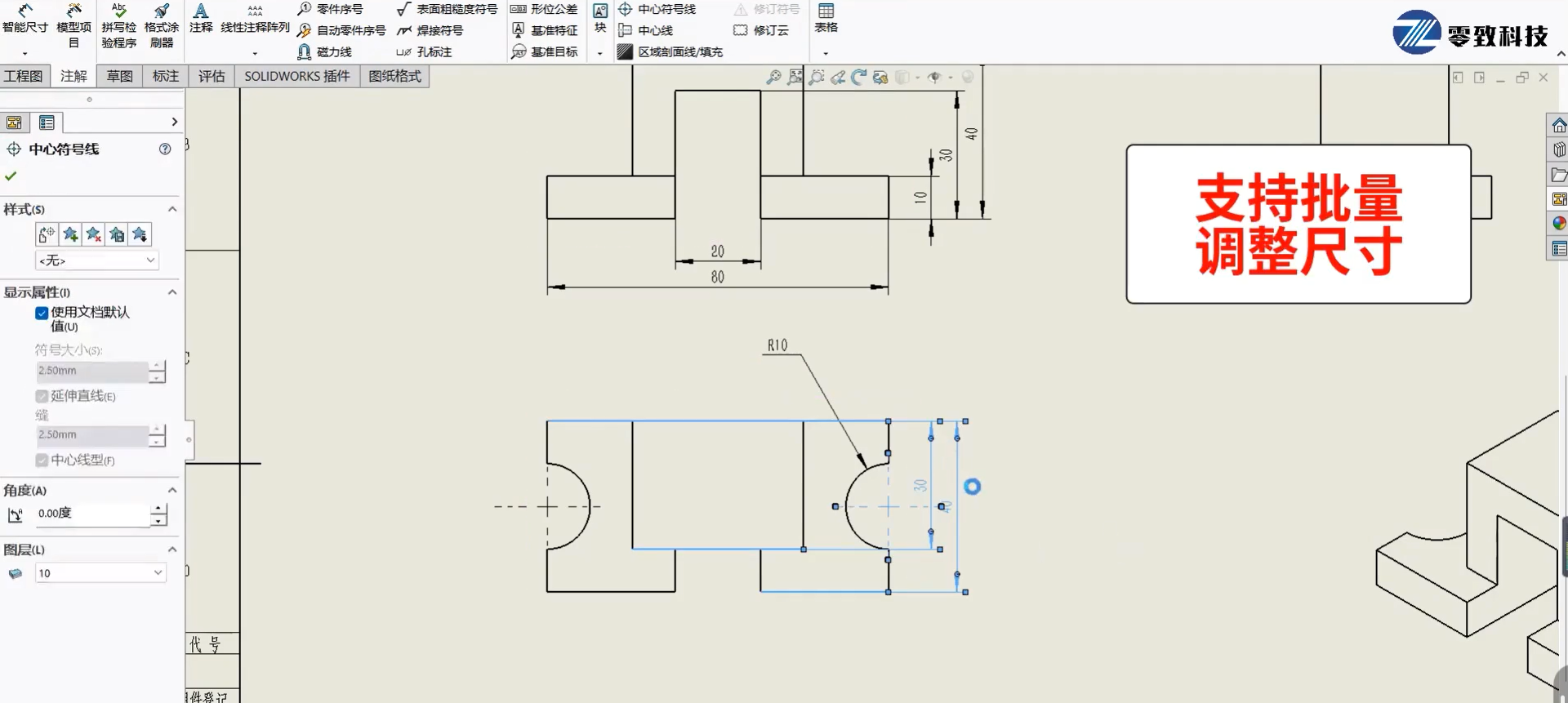

尺寸标注自动标注，导入3D设计尺寸；手动标注： 也可以使用智能尺寸 标注尺寸，更加灵活，满足个性要求。

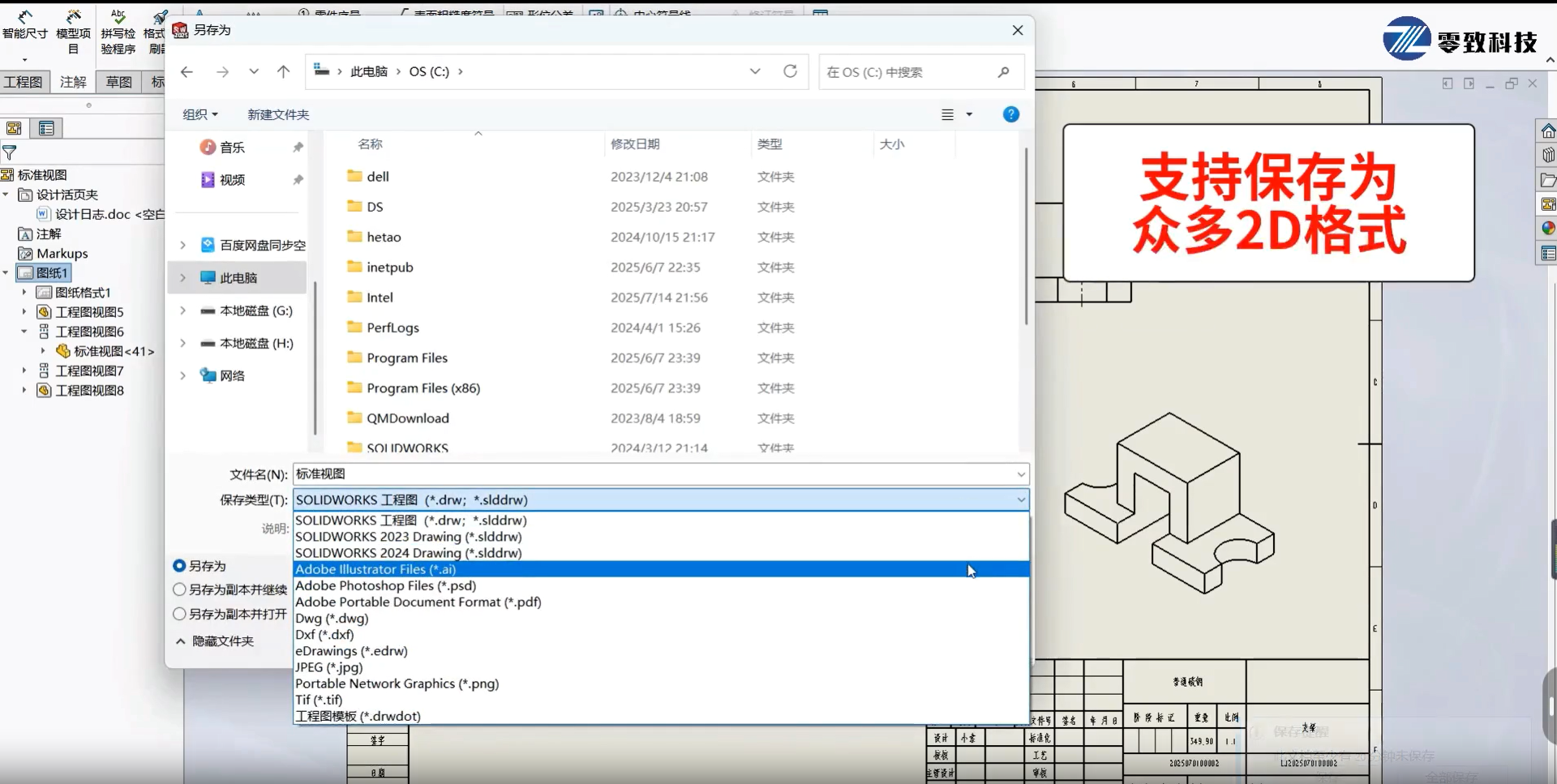

导出文件文件→另存为→ 选择PDF/DWG等其他2D格式（支持批量转换）。
