SOLIDWORKS Electrical为电气工程师提供高效准确的电气原理图设计工具的同时，还提供多用户协作设计，使机械设计和电气设计得以在同一平台内进行。利用电气工程师在二维图纸中的电气设计逻辑，可以在机械工程师的三维空间结构中进行模拟布局，自动布线，计算线长，真正实现电气原理逻辑与机械结构的数据联动、数据同源，从而达到真正的机电一体协调设计。

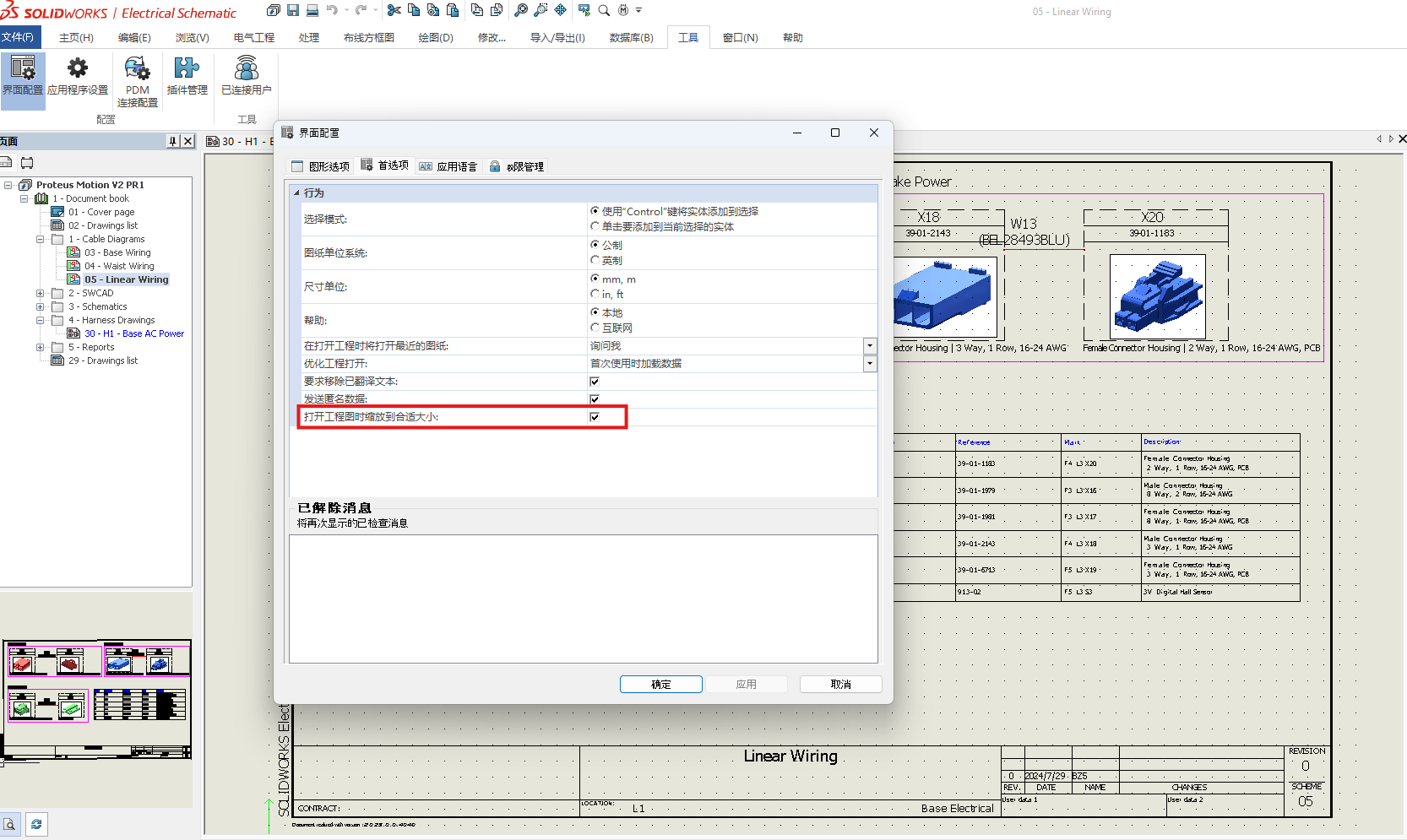

在SOLIDWORKS Electrical 2025中，通过一个新按钮可以使电气工程图纸在打开时缩放至合适大小，不需要反复调整页面比例，为用户带来全新体验。

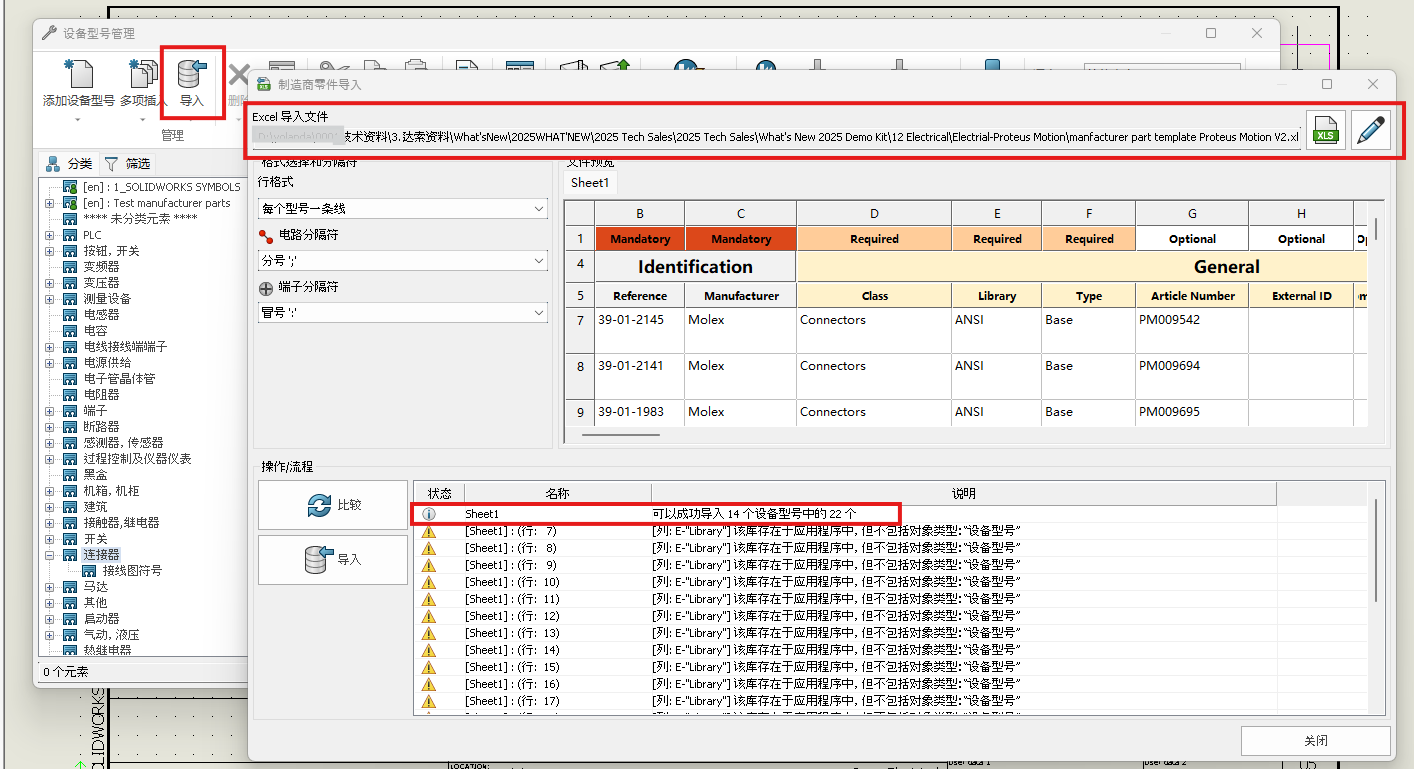

Excel 导入电缆和制造零部件：使用Excel将电缆参考和制造商零件导入库，并提供完整的详细信息，该功能支持其他电气软件或系统通过Excel格式将电气零件库批量导入SOLIDWORKS Electrical 2025中，大大节省了标准化建库的工作，提升了部件库的数据传递的便利性。

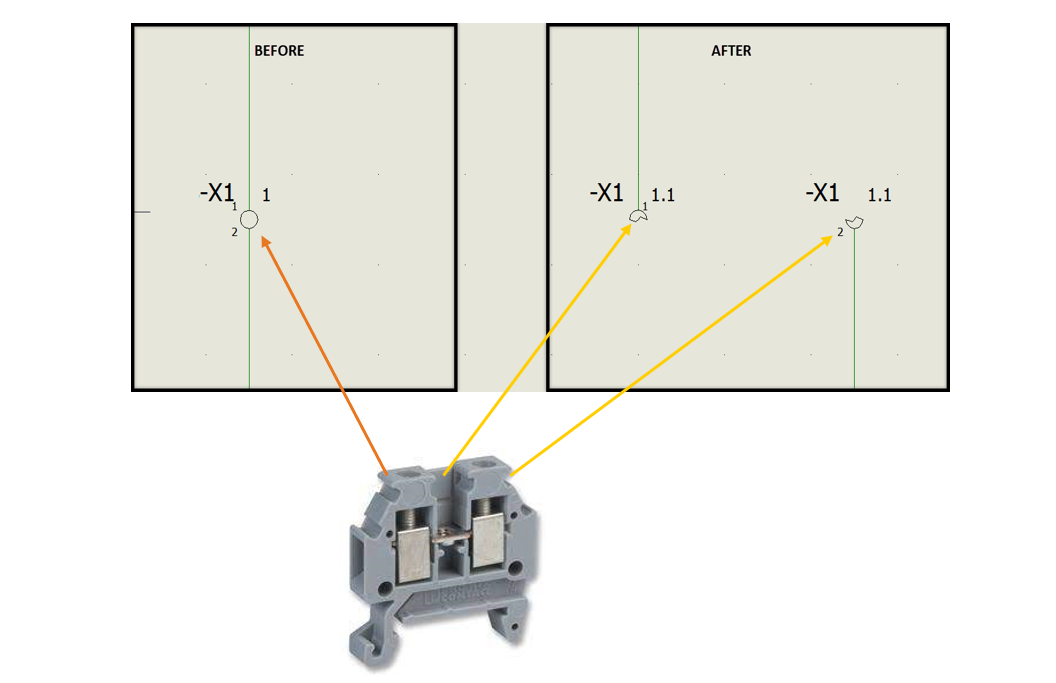

分散式端子是指将主配电线路分散至各个用电设备、工作场所或机房等位置，通过分散式端子箱或开关箱进行分支电路的接线，在SOLIDWORKS Electrical 2025通过符号连接到特定的电路和引脚，将单个电路分配到几个原理图符号上，简化了复杂的端子排列的描述，精确的符号到终端连接，提高设计精度，满足多种设计场景。

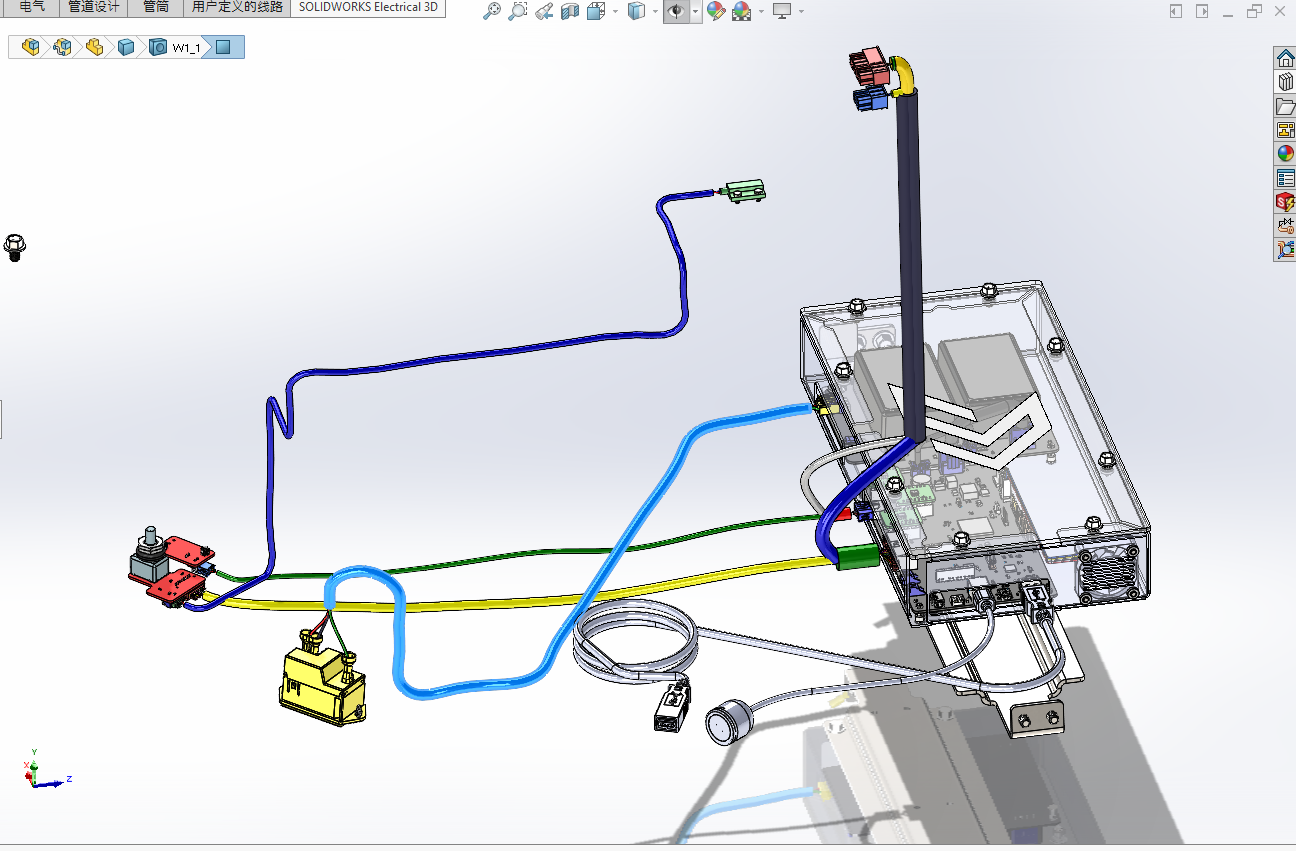

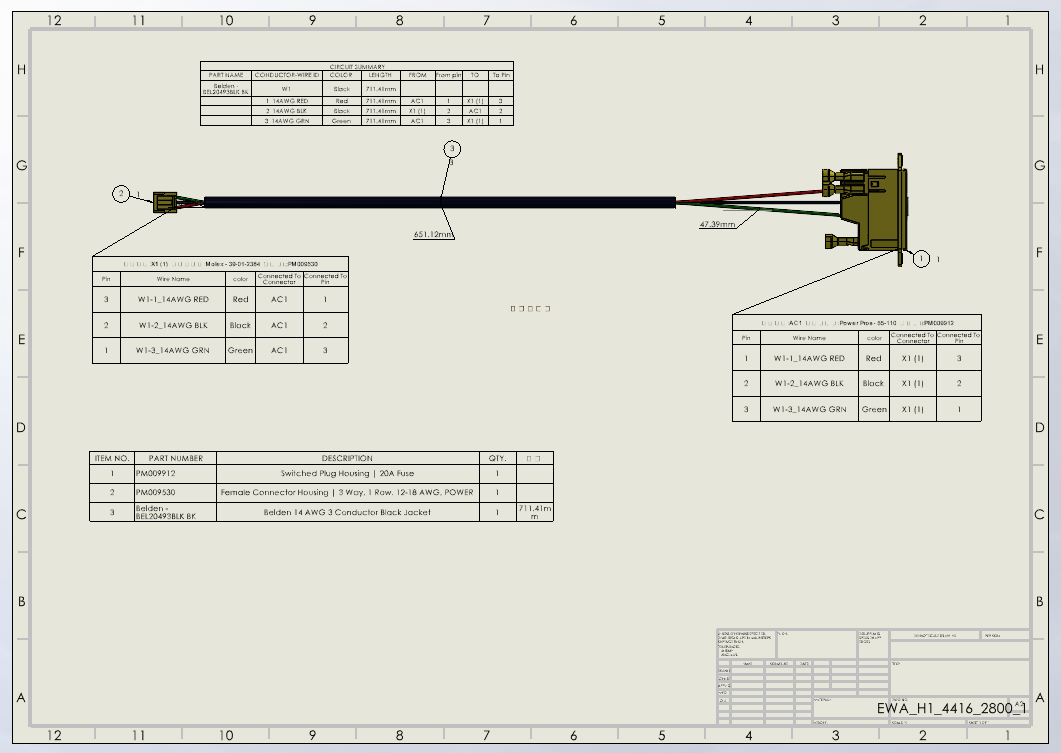

SOLIDWORKS Electrical 2025拥有更干净清晰的平展图Flattened Drawing，通过增强平展化绘图行为和扩展平展化布线项目管理器来改进线束板绘图，更改3D路线时效果更好。
在SOLIDWORKS Electrical 2025中，通过一个新按钮可以使电气工程图纸在打开时缩放至合适大小，不需要反复调整页面比例，为用户带来全新体验。
Excel 导入电缆和制造零部件：使用Excel将电缆参考和制造商零件导入库，并提供完整的详细信息，该功能支持其他电气软件或系统通过Excel格式将电气零件库批量导入SOLIDWORKS Electrical 2025中，大大节省了标准化建库的工作，提升了部件库的数据传递的便利性。
分散式端子是指将主配电线路分散至各个用电设备、工作场所或机房等位置，通过分散式端子箱或开关箱进行分支电路的接线，在SOLIDWORKS Electrical 2025通过符号连接到特定的电路和引脚，将单个电路分配到几个原理图符号上，简化了复杂的端子排列的描述，精确的符号到终端连接，提高设计精度，满足多种设计场景。
SOLIDWORKS Electrical 2025拥有更干净清晰的平展图Flattened Drawing，通过增强平展化绘图行为和扩展平展化布线项目管理器来改进线束板绘图，更改3D路线时效果更好。
